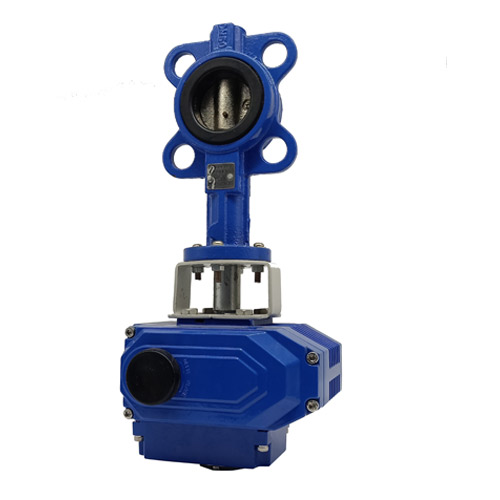

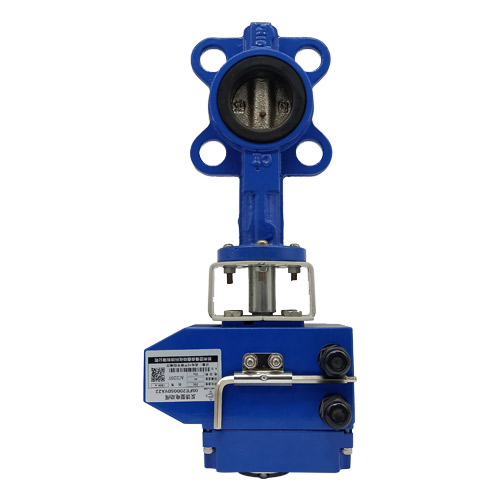

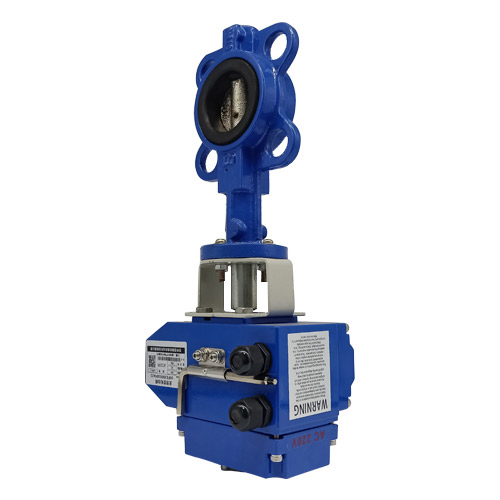

产品名称：电动铸钢蝶阀
产品国际型号：D971-X16Z (电动对夹式中线型铸铁蝶阀) 密封材料：橡胶
产品雷曼森型号：
产品规格：执行器由铝合金板块打造，做了二次精细抛光处理，减小电磁干扰，气缸摩擦系数小，可以有效的延长阀门的寿命。橡胶阀座含胶率高达50%，密封性好，反复启闭无泄漏，阀体结构简单，活塞味齿条式结构，啮合精确传动平稳，输出扭矩恒定。体积小重量轻，安全稳定，操作灵巧便于安装。
| 产品名称 | 电动铸钢蝶阀 |
| 产品结构形式 | 垂直板式 |
| 驱动方式 | 电动 |
| 产品材质 | 铸铁 |
| 连接方式 | 对夹式 |
| 标准 | 国标 |
| 用途 | 开关 |
| 连接通道 | 二通 |
| 公称压力 | 1.6MPa |
| 适用介质 | 水，蒸汽，油品氧气天然气等气体液体半流体 |

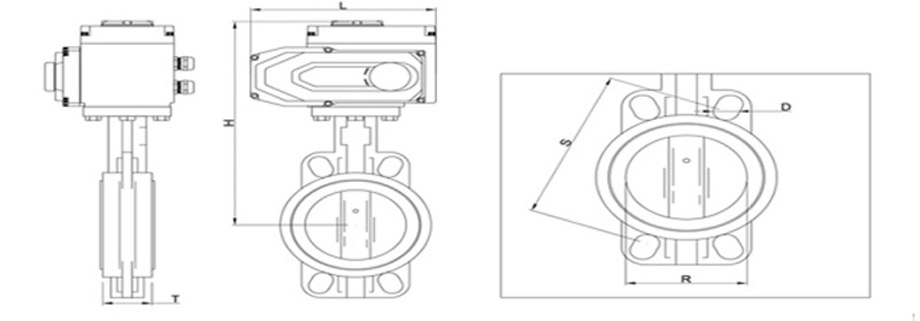

| 公称通径DN | L（mm） | H（mm） | K（mm） | T（mm） | r（mm） | D（mm） |
|---|---|---|---|---|---|---|
| 50 | 160 | 224 | 84 | 43 | 52.9 | 125 |
| 65 | 160 | 240 | 93 | 46 | 64.5 | 145 |
| 80 | 160 | 247 | 99 | 46 | 78.8 | 160 |
| 100 | 200 | 266 | 118 | 52 | 104 | 180 |
| 150 | 200 | 302 | 143 | 56 | 155.6 | 240 |
| 200 | 252 | 357 | 179 | 60 | 202.5 | 295 |
| 250 | 252 | 397 | 207 | 68 | 250.5 | 355 |
