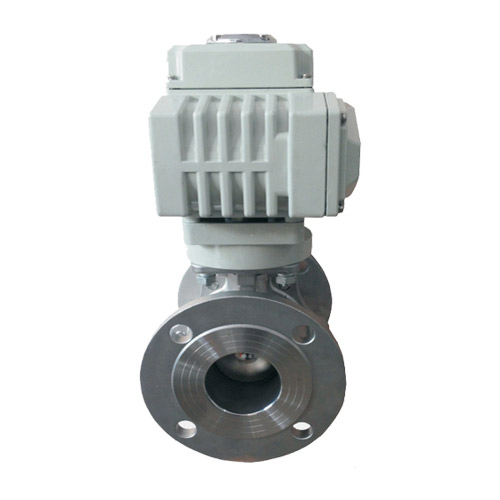

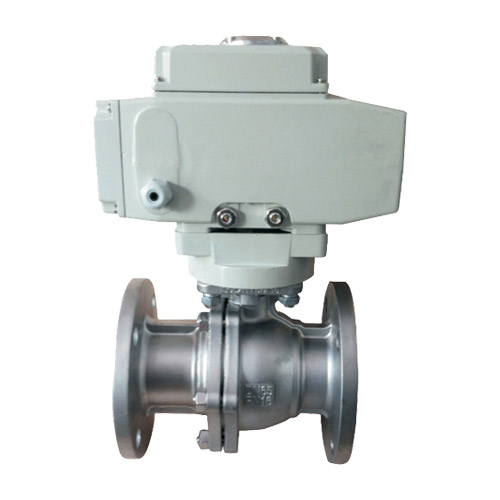

产品名称:电动铸钢球阀
驱动方式:电动产品材质:铸钢产品国际型号:Q911-F16C (电动内螺纹球阀,浮动球直通流道,四氟密封,材料碳钢,16MPa公称压力)
13862404115
产品名称:电动铸钢球阀
产品国际型号:Q911-F16C (电动内螺纹球阀,浮动球直通流道,四氟密封,材料碳钢,16MPa公称压力)
产品雷曼森型号:
产品特点:阀体由全铸钢锻造,耐高温耐腐蚀,橡胶具备良好的自润滑性,启闭方便,磨损小,使用寿命更长。气动球阀阀座密封性能好,密封圈采用聚四氟乙烯等弹性材料制成,结构易于密封,阀杆可靠,阀杆的填料密封不易破坏,且密封能力会随着介质的压力增高而增大。
产品名称 | 电动铸钢球阀 |
驱动方式 | 电动 |
产品材质 | 铸钢 |
连接方式 | 法兰式 |
工作温度 | -10~60°C |
结构形式 | 二通式 |
适用介质 | 水,蒸汽,油等液体和流体以及各类纤维液体 |

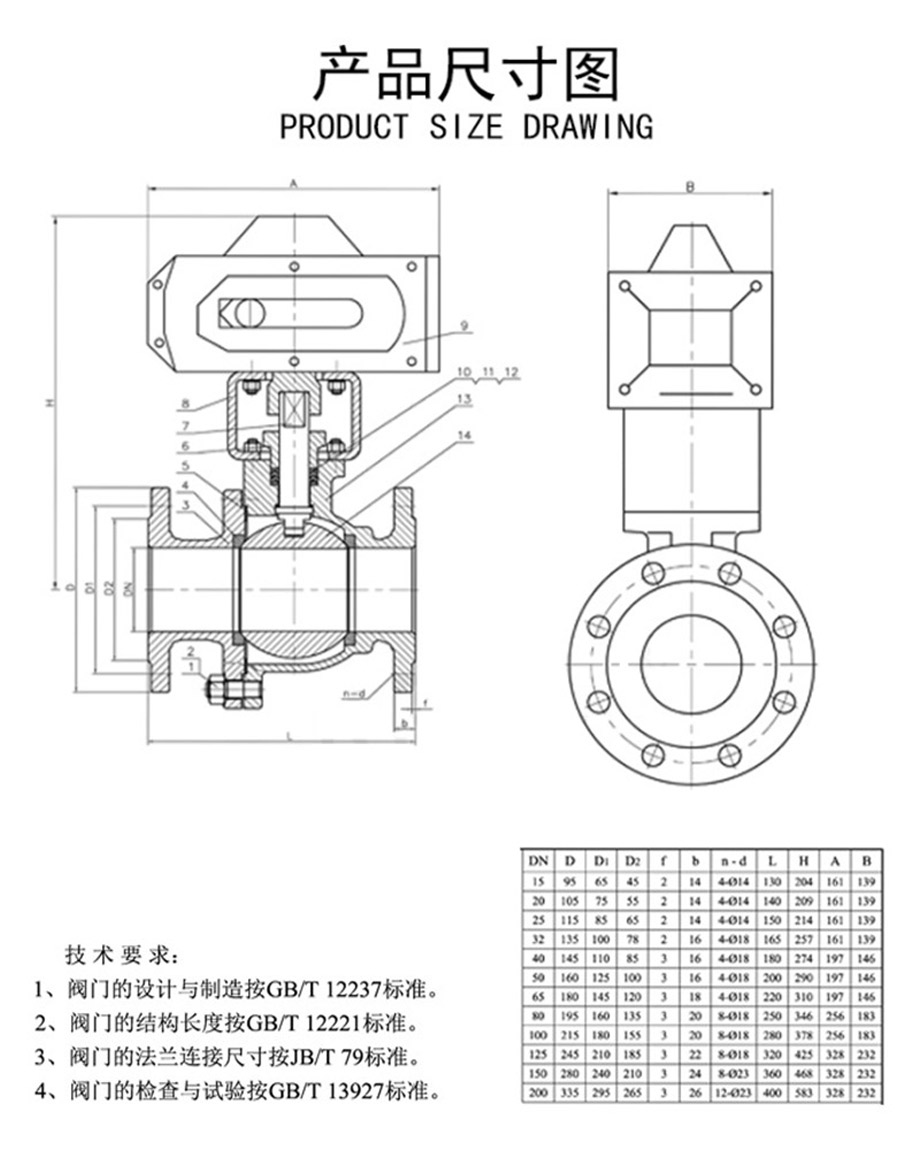

DN | D | D1 | D2 | f | b | L | H | A | B |
---|---|---|---|---|---|---|---|---|---|
15 | 95 | 65 | 45 | 2 | 14 | 130 | 204 | 161 | 139 |
20 | 105 | 75 | 55 | 2 | 14 | 140 | 209 | 161 | 139 |
25 | 115 | 85 | 65 | 2 | 14 | 150 | 214 | 161 | 139 |
32 | 135 | 100 | 78 | 2 | 16 | 165 | 257 | 161 | 139 |
40 | 145 | 110 | 85 | 3 | 16 | 180 | 274 | 197 | 146 |
50 | 160 | 125 | 100 | 3 | 16 | 200 | 290 | 197 | 146 |
65 | 180 | 145 | 120 | 3 | 18 | 220 | 310 | 197 | 146 |
80 | 195 | 160 | 135 | 3 | 20 | 250 | 346 | 256 | 183 |
100 | 215 | 180 | 155 | 3 | 20 | 280 | 378 | 256 | 183 |
