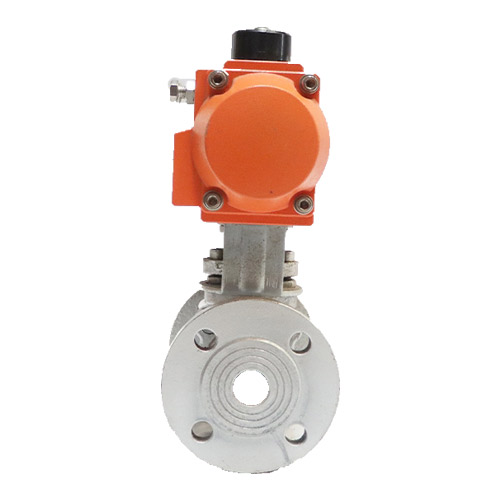

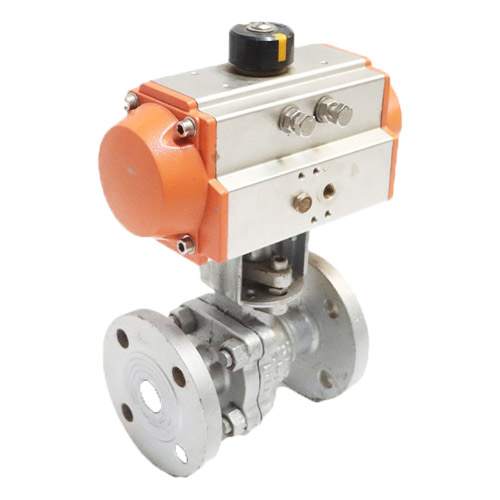

产品名称：气动铸钢球阀
驱动方式：气动产品材质：铸钢产品国际型号：Q611-F16C (气动内螺纹球阀，浮动球直通流道，四氟密封，材料碳钢，16MPa公称压力)
13862404115
产品名称：气动铸钢球阀
产品国际型号：Q611-F16C (气动内螺纹球阀，浮动球直通流道，四氟密封，材料碳钢，16MPa公称压力)
产品雷曼森型号：
产品特点：阀体由全铸钢锻造，耐高温耐腐蚀，橡胶具备良好的自润滑性，启闭方便，磨损小，使用寿命更长。气动球阀阀座密封性能好，密封圈采用聚四氟乙烯等弹性材料制成，结构易于密封，阀杆可靠，阀杆的填料密封不易破坏，且密封能力会随着介质的压力增高而增大。
| 产品名称 | 气动铸钢球阀 |
| 驱动方式 | 气动 |
| 产品材质 | 铸钢 |
| 连接方式 | 插口型/法兰式 |
| 工作温度 | -10~60°C |
| 连接通道 | 二通式 |
| 结构样式 | 固定球球阀 |
| 适用介质 | 水，蒸汽，油等液体和流体以及各类纤维液体 |

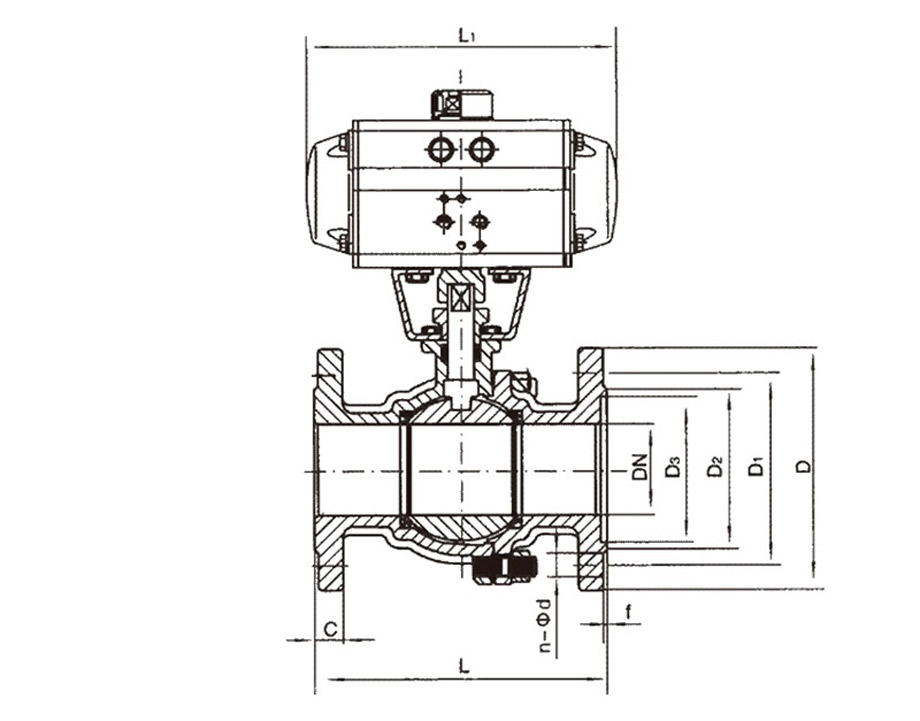

| 公称通径DN | L | L1 | D | D1 | D2 | C | f | n-Φd |
|---|---|---|---|---|---|---|---|---|
| 15 | 130 | 141/159 | 95 | 65 | 46 | 14 | 2 | 4-14 |
| 20 | 140 | 141/159 | 105 | 75 | 56 | 16 | 2 | 4-14 |
| 25 | 150 | 159/211 | 115 | 85 | 65 | 16 | 2 | 4-14 |
| 32 | 165 | 159/248 | 140 | 100 | 76 | 18 | 2 | 4-18 |
| 40 | 180 | 211/248 | 150 | 110 | 84 | 18 | 3 | 4-18 |
| 50 | 200 | 248/269 | 165 | 125 | 99 | 20 | 3 | 4-18 |
| 65 | 220 | 248/315 | 185 | 145 | 118 | 20 | 3 | 4-18 |
| 80 | 250 | 269/345 | 200 | 160 | 132 | 20 | 3 | 8-18 |
| 100 | 280 | 345/409 | 220 | 180 | 156 | 22 | 3 | 8-18 |
